Описание
Комплект за ремонт на зъбни колела за мотофреза 186F.

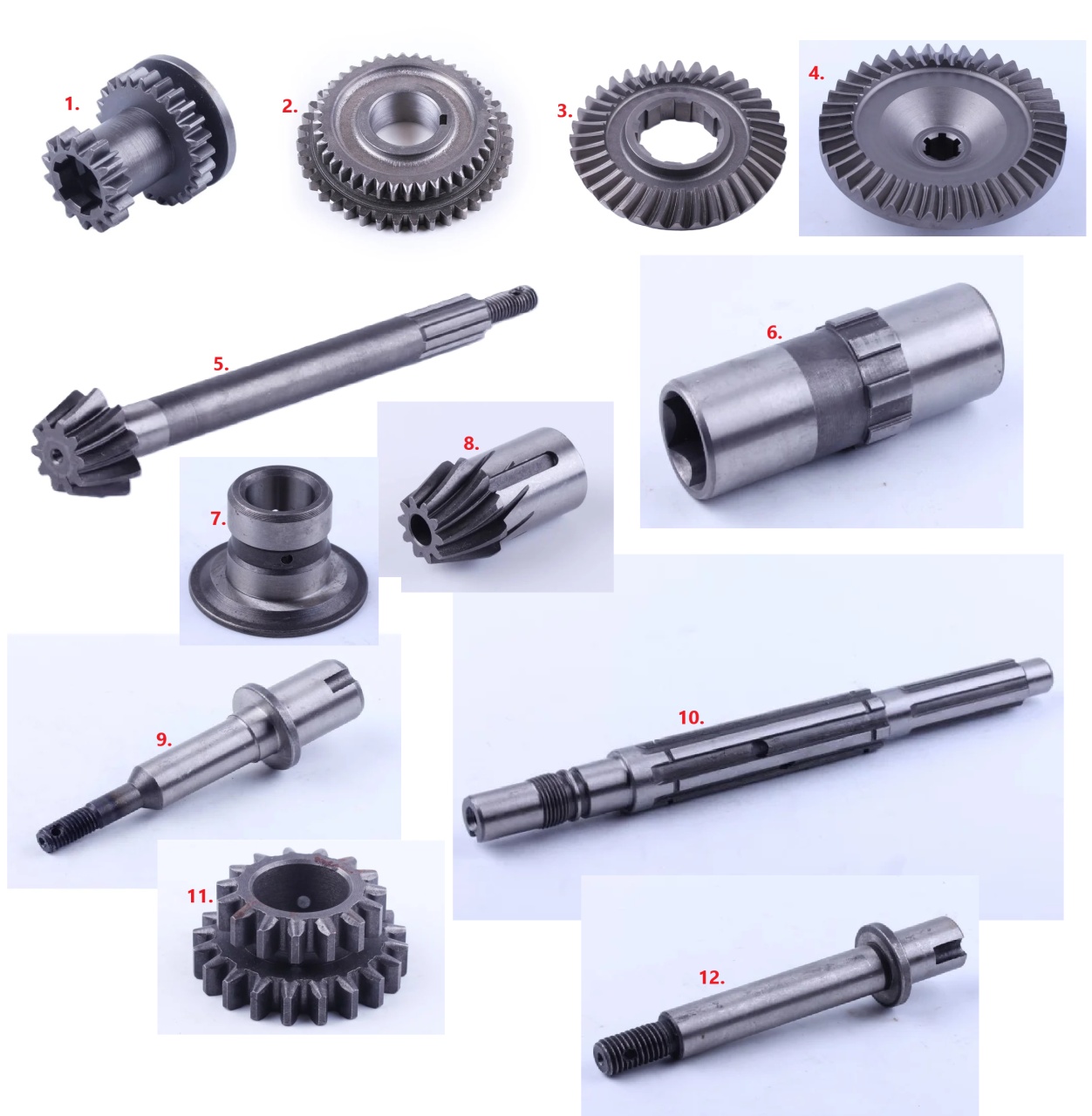

Комплектът съдържа всички части, показани на снимката.
Размерите и техническите характеристики на всяка част са посочени по-долу:
1. Зъбна предавка на главния (първичен) вал Z-25/Z-14
2. Зъбно колело на изходния вал Z-39/Z-40 към скоростната кутия. Външен диаметър мм – 102, вътрешен диаметър мм – 32, ширина мм – 23
3. Зъбно колело на оста Z-36 на скоростната кутия – планетарна
4. Хеликоидално конично зъбно колело Z-43 – скоростна кутия
5. Вал на зъбното колело на вала на скоростната кутия Z-10 L-230 мм
6. Фланец Z-8 за скоростна кутия
7. Втулка за заден ход – скоростна кутия
8. Междинно конично спирално зъбно колело Z-10 – скоростна кутия
9. Ось с междинни предавки – скоростна кутия. Дължина на оста – 130 мм; Диаметър на вала с шпонка – 25 мм; Диаметър на резбата – 10,5 мм
10. Първичен вал L-250 мм Z-6 – скоростна кутия
11. Зъбна предавка на главния (първичен) вал Z-20/Z-15 към скоростната кутия
