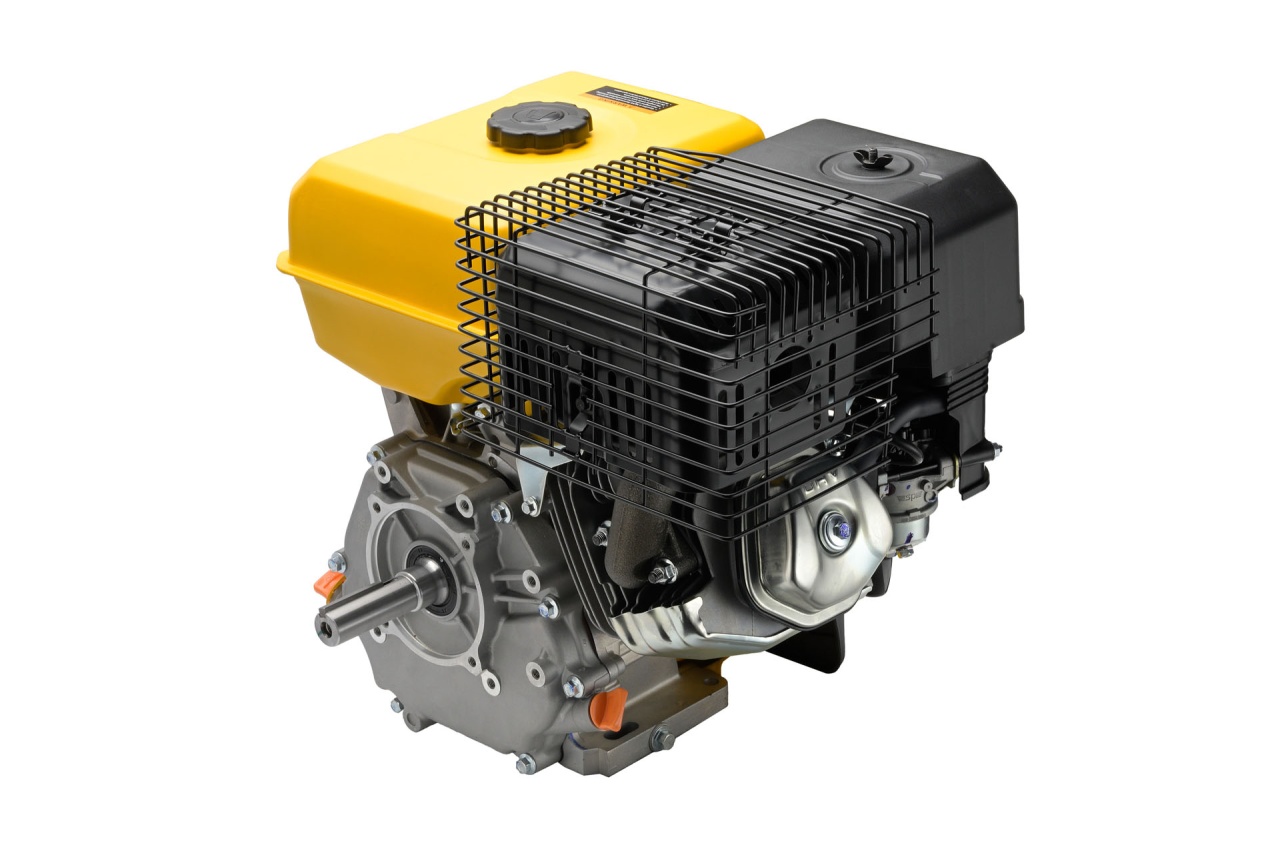

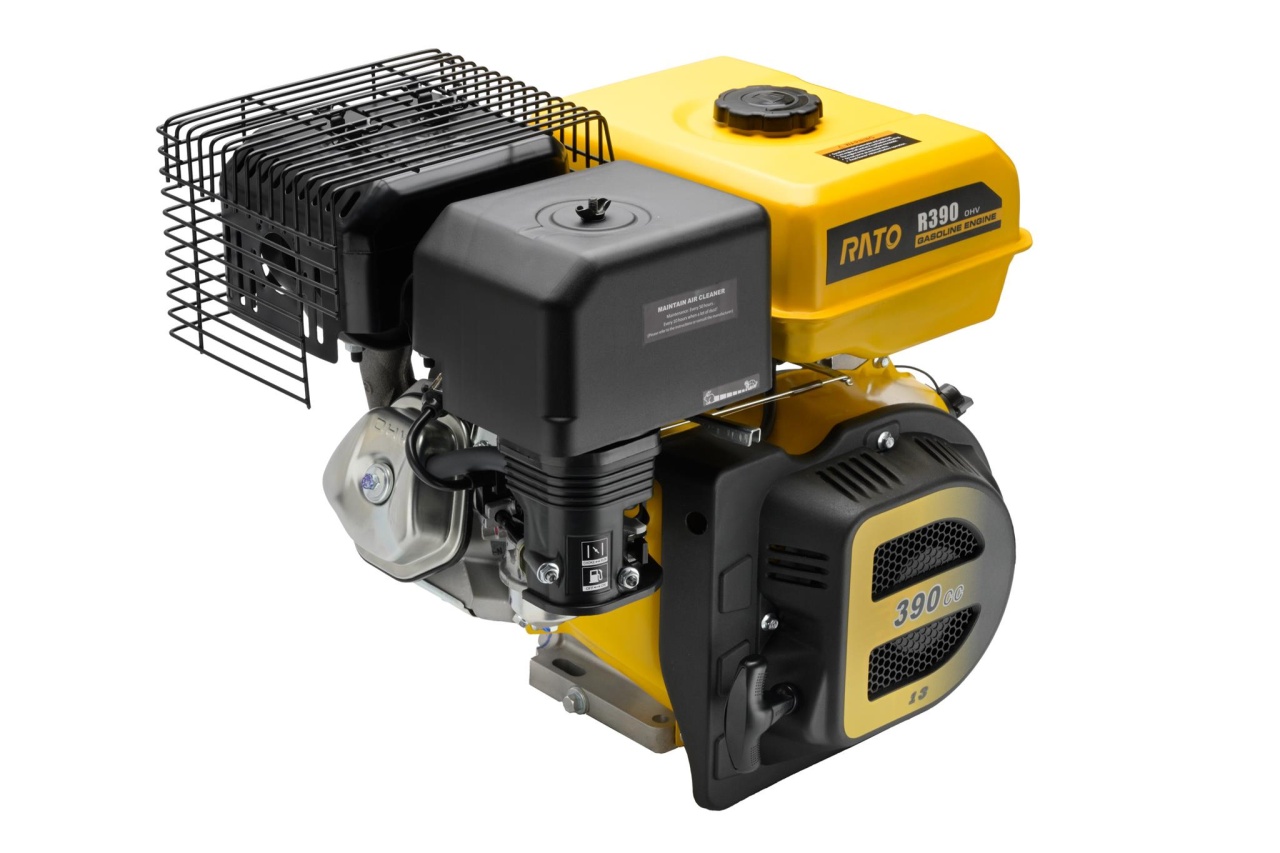

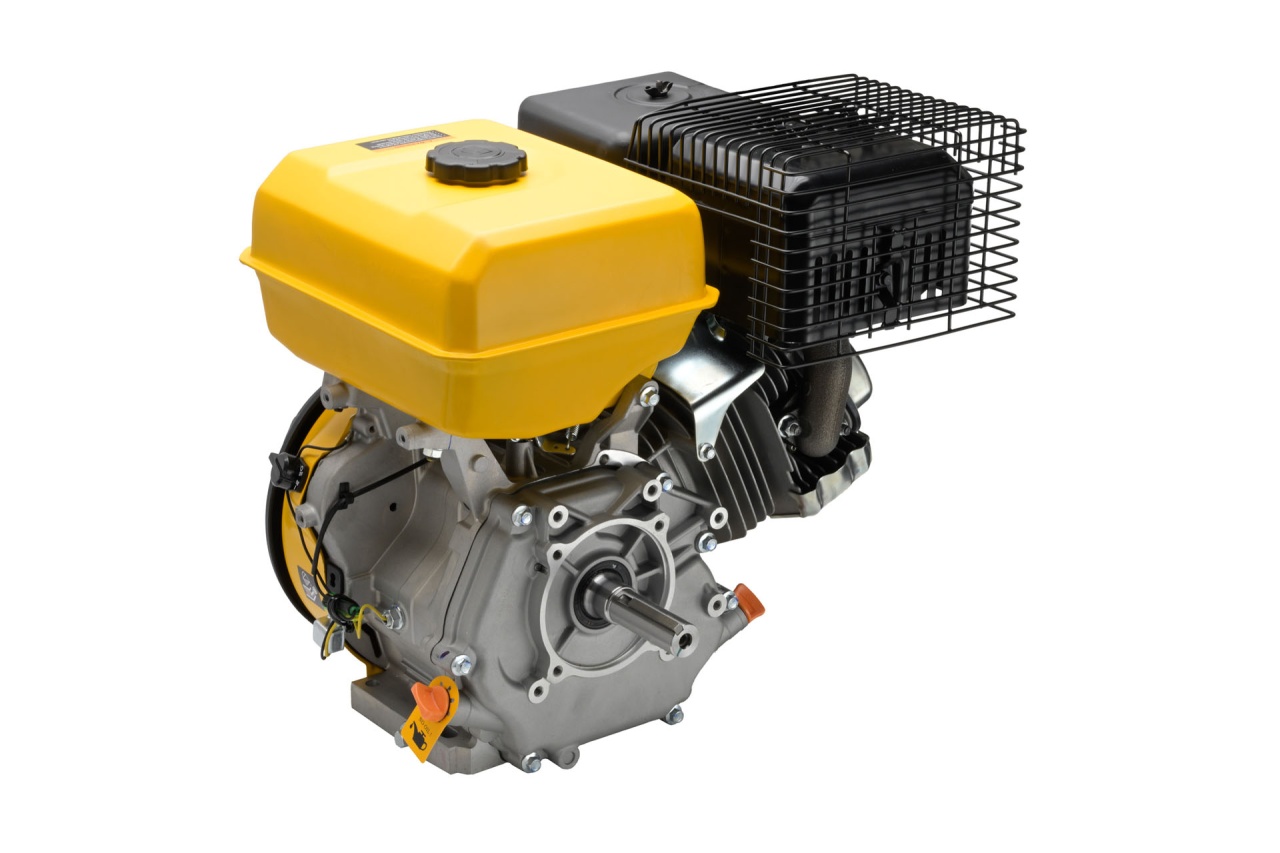

Двигател за мотокултиватор RATO R390 10Cp – вал 72 мм – 25 мм – EURO 5

Описание

Двигател за мотофреза RATO;

Rato R390 е бензинов двигател за общо предназначение, с един цилиндър, въздушно охлаждане, 4-тактов, с вътрешно горене, с хоризонтален вал, с работен обем 389 куб. см (23,7 куб. инча), произведен от Chongqing RATO Holding (Group) CO., LTD.

Двигателят Rato R390 е с конструкция с клапани в главата (OHV); карбуратор с плоска всмукателна клапа; стартер с откат или електрически стартер, транзисторна магнитна запалителна система (TCI) и механична центробежна регулаторна система.

Двигателят R390 има диаметър на цилиндъра 88,0 мм (3,50 инча) и ход на буталото 64,0 мм (2,50 инча) със степен на сгъстяване 8,0:1. Развива мощност от 13,0 CP при 3 600 об/мин и въртящ момент от 25 N·m (2,54 kg·m, 18,43 ft·lb) при 2 500 об/мин.

• Модел R390

• Дължина на оста: 25 mm
• Диаметър на коляновия вал: 72 mm
• Тип: 4-тактов, OHV, едноцилиндров

• Работен обем: 389 см³ (23,7 куб. инча)

• Максимална мощност: 13,0 CP при 3 600 об./мин
  .
• Максимален въртящ момент (на коляновия вал) 25 Н·м (2,54 кг·м, 18,43 фут·либри) при 2 500 об/мин

• Карбуратор с плосък
  всмукателен клапан
• Система за охлаждане: Принудително
  въздушно охлаждане
• Система за запалване: Транзисторизирано магнитно запалване (TCI)

• Система за смазване: Разпръскване

• Система за стартиране: Електрически стартер / стартер с откат

• Система за изключване Заземяване на първичната верига на запалването

• Използван гориво Безоловен бензин (октаново число 86 или по-високо)

• Въртене на карданния вал Противочасовниково (от страната на карданния вал)

• Блок цилиндри и главица

• Двигателят Rato R390 има цилиндрова риза от чугун, двойни сачмени лагери и коленвал от ковано и закалено стомана.
• Степен на сгъстяване: 8,0:1
• Диаметър x ход 88 x 64 mm (3,5 x 2,5 инча)

• Вътрешен диаметър на втулката 88,000–88,017 мм (3,4645–3,4652 инча)

• Външен диаметър на буталната юбка 87,965–87,985 мм (3,4631–3,4640 инча)

• Брой сегменти на буталото (компресионни / маслени): 2 / 1

• Страничен люфт на горния/втория сегмент 0,015–0,045 мм (0,0006–0,0018 инча)

• Ход на края на горния сегмент/секунда 0,20–0,40 мм (0,008–0,016 инча)

• Маслен пръстен 0,20–0,70 мм (0,008–0,027 инча)

• Вътрешен диаметър на края на биелата 20,005 мм (0,7876 инча)

• Вътрешен диаметър на края на биелата 36,025 мм (1,4183 инча)

• Външен диаметър на болт на коляновия вал 35,985 мм (1,4167 инча)


Главица

• Деформация (пределна) 0,10 mm (0,004 инча)

• Разположение на клапаните: OHV

• Клапани: 2

• Външен диаметър на штока (стандартен):
• ВПУСК 6,590 мм (0,2594 инча)

• ИЗПУСК 6,550 мм (0,2579 инча)

• Височина на разпределителния вал:
• ВЪЗДУХОЗАБОР 33,6–33,8 мм (1,3228–1,3307 инча)

• Изпускателен 32,90–33,10 мм (1,2952–1,3031 инча)

• Свободна дължина на клапанната пружина: 39,0 мм (1,5354 инча)

• Диаметър на вала на разпределителния механизъм: 15,984 мм (0,6293 инча)

Оригинален продукт на RATO
